EN
產品概述
技術參數
文檔下載

10W三路輸出

 外形尺寸:100×58×31mm

 系列號:TL  AC/DC

 輸入電壓:176265VAC

 輸出模式:T 三

 輸出總功率:10W

 EMI濾波:內部帶EMI濾波器

 成品保證:100%滿負載老化

 品質保障 :2年保修

 冷卻方式自然冷卻

 安裝方式:立式/臥式安裝




輸入特性

 輸入電壓范圍:176265VAC/200-360VDC

 輸入頻率:4763HZ

 浪涌電流:40A/230VAC(冷態)



安全特性

 絕緣強度:Vin~Vout/1500VAC/min、Vin~FG/1500VAC/min、Vout~FG/500VAC/min

 保護功能短路保護(自恢復)過載保護110%-130%(自恢復)

 絕緣電阻:≥100MΩ

 泄漏電流0.5mA/230VAC

 平均無故障間隔時間:MTBF5×105h


安全標準

安全標準:設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度(見選型表)

 線性調整率:±0.5%

 紋波及噪聲:≤1% Vout

 溫度系數:≤0.02%/℃(最大值)

 輸出電壓可調節范圍:±10%

 上升時間:50ms230Vac,滿載時)

 保持時間:20ms230Vac,滿載時)




環境特性

 工作溫度:0℃~45@100%,-10@80%,60@40%

 儲存溫度:-20℃~85℃

 相對濕度:20%90%RH(無凝露)


產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

 TL-10T-A

 5V/0.2A—1.5A

 50mV

 70%

 12V/0.05A—0.3A

 100mV

 -12V/0.05A—0.3A

 100mV

 TL-10T-B

 5V/0.2A—1.5A

 50mV

 71%

 -15V/0.05A—0.3A

 100mV

 -15V/0.05A—0.3A

 100mV

 TL-10T-C

 5V/0.2A—1.5A

 50mV

 68%

 12V/0.05A—0.3A

 100mV

 -5V/0.1A—0.5A

 80mV

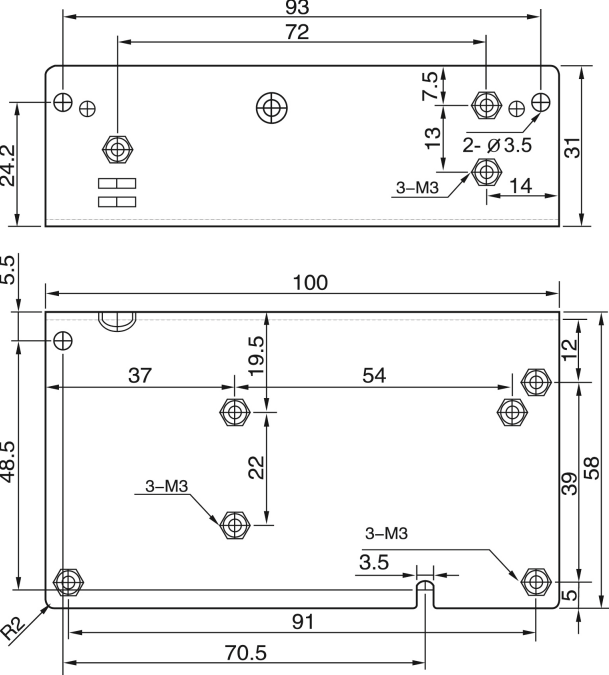

安裝尺寸






產品規格表




data/upload/








請點擊以下鏈接下載文檔
