EN
產品概述
技術參數
文檔下載

150W四路輸出


 外形尺寸:199×110×50mm

 系列號:TL AC/DC

 輸入電壓:176~265VAC

 輸出總功率:150W

 輸出模式:Q 四路

 品質保障:2年保修

 成品保證:100%滿負載老化

 EMI濾波:內部帶EMI濾波器

 冷卻方式:自然冷卻

 安裝方式:立式/臥式安裝


輸入特性

 輸入電壓范圍:176~265VAC/200-360VDC

  輸入頻率:47~63HZ

 浪涌電流:40A/230VAC(冷態)


安全特性

 絕緣強度:Vin~Vout/1500VAC/min、Vin~FG/1500VAC/min、Vout~FG/500VAC/min

 保護功能:短路保護(自恢復)、過載保護110%-130%(自恢復)

 絕緣電阻:≥100MΩ

 泄漏電流:<0.5mA/230VAC

 平均無故障間隔時間:MTBF≥5×105h


安全標準

安全標準:設計符合GB4943. EN60950. UL60950


EMC標準

 設計符合EN55022. ClassA

 EN61000-3-2,3

 EN61000-4-2,3,4,5,6,8,11


輸出特性

 輸出電壓穩定度:(見選型表)

 線性調整率:±0.5%

 紋波及噪聲:≤1% Vout

 溫度系數:≤0.02%/℃(最大值)

 輸出電壓可調節范圍:±10%

 上升時間:50ms(230Vac,滿載時)

 保持時間:20ms(230Vac,滿載時)




環境特性

 工作溫:0℃~45℃@100%,-10℃@80%,60℃@40%

 儲存溫度:-20℃~85℃

 相對濕度:20%~90%RH(無凝露)


產品選型表

產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

 TL-150Q-A

 5V/1.6A—8A

 100mV

 82%

 12V/0A—2A

 150mV

 -12V/0A—2A

 150mV

 24V/0A—2A

 200mV

 TL-150Q-B

 5V/1.2A—6A

 100mV

 82%

 15V/0A—3A

 150mV

 -15V/0A—2A

 150mV

 24V/0A—2A

 200mV

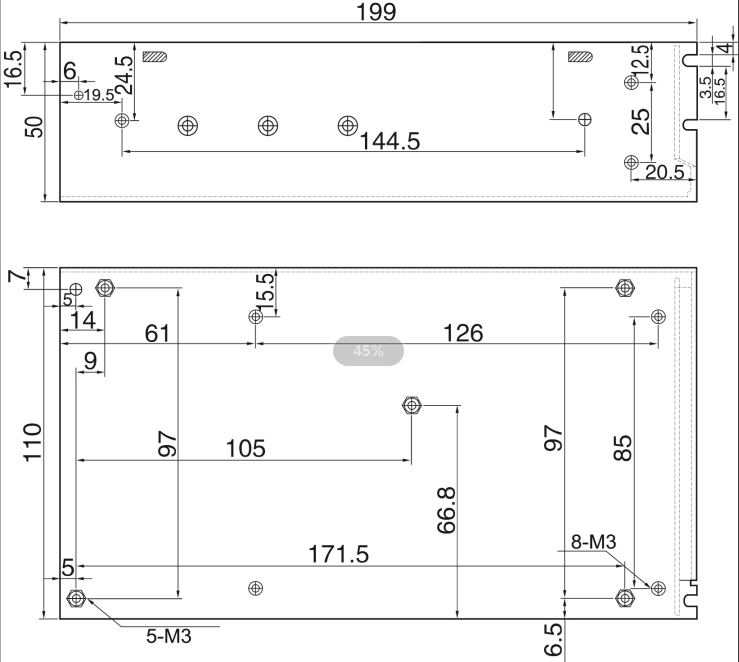

安裝尺寸






產品規格表




data/upload/








請點擊以下鏈接下載文檔
