定制系列60W D雙路輸出

 外形尺寸:146×77mm

 系列號:TL  AC/DC

 輸出總功率:60W

 輸出模式:D兩路

 安裝方式:立式/臥式安裝

 EMI濾波:內部帶EMI濾波器

 成品保證:100%滿負載老化

 品質保障 :2年保修

 冷卻方式自然冷卻


輸入特性

 輸入電壓范圍:176265VAC  / 220~370VDC

 輸入頻率:4763HZ

 浪涌電流:40A/230VAC(冷態)



安全特性

 絕緣強度: Vin~Vout/1500VAC/min 、Vin~FG/1500VAC/min 、 Vout~FG/500VAC/min

 保護功能短路保護(自恢復)過載保護115%-150%(自恢復)

 絕緣電阻:≥100MΩ

 泄漏電流0.5mA/230VAC

 平均無故障間隔時間:MTBF5×105h


安全標準

安全標準:設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度:見選型表

 線性調整率:±0.5%

 紋波及噪聲:≤1% Vout

 溫度系數:≤0.02%/℃(最大值)

 輸出電壓可調節范圍:±10%

 上升時間:50ms230Vac,滿載時)

 保持時間:20ms230Vac,滿載時)





環境特性

 工作溫度:0℃~45@100%,-10@80%,60@40%

 儲存溫度:-20℃~85℃

 相對濕度:20%90%RH(無凝露)



產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

  TL-60D-B

  5V—1A

  80mV

  73%

  24V—2A

  100mV

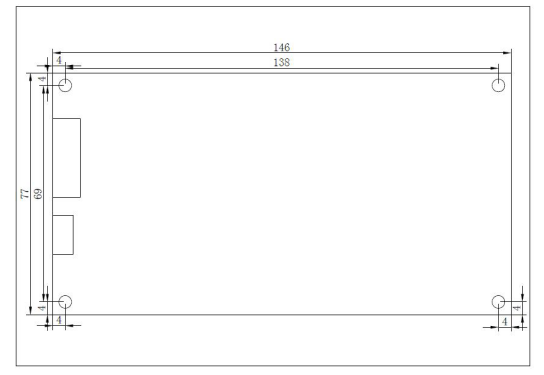

安裝尺寸






產品規格表
